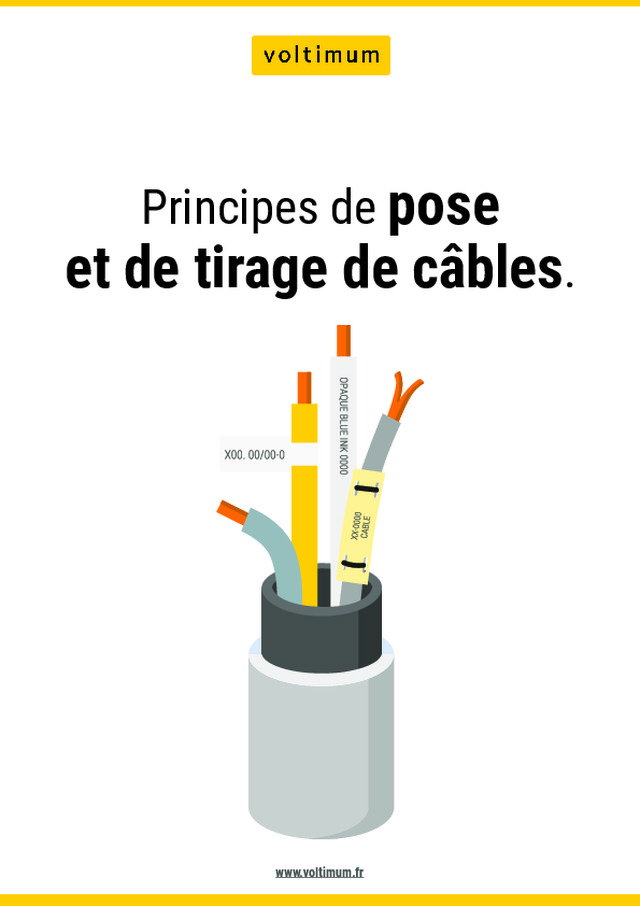

Principes de pose et de tirage de câbles
Quelles sont les méthodes courantes de pose de câbles ? Quels en sont les dispositifs ? Pourquoi doit-on séparer les câbles indépendamment de la méthode de pose utilisée ? Quid du marquage et du tirage des câbles ? Retrouvez dans ce guide les principes de base de pose et de tirage de câbles.
Voltimum
Principes de pose et de tirage de câbles
Publié: 15 novembre 2022 · Catégorie: Guides Pratiques
Quelles sont les méthodes courantes de pose de câbles ? Quels en sont les dispositifs ? Pourquoi doit-on séparer les câbles indépendamment de la méthode de pose utilisée ? Quid du marquage et du tirage des câbles ? Retrouvez dans ce guide les principes de base de pose et de tirage de câbles.
Extrait du document
Principes de pose et de tirage de câbles. www.voltimum.fr 1. GÉNÉRALITÉS Les méthodes courantes de pose de câbles sont : • Directement dans le sol en tranchées (câbles souterrains). • Dans les tranchées de câbles des postes extérieurs. • Dans des chemins ou des conduits de câbles • Fixé avec des pinces (habituellement aux murs et aux plafonds). • Dans les conduits 2. DISPOSITIF DE POSE DES CÂBLES Les câbles multicondunt posés en formation plate et les câbles monoconducteurs peuvent être posés en trèfle ou en formation plate comme le montre la figure 1. Figure 1 - Installation des câbles en formation plate (à gauche) et en trèfle (à droite) Pour les câbles unipolaires, la disposition en trèfle est la méthode la plus recommandée. 3. SÉPARATION DES CÂBLES Quelle que soit la méthode de pose utilisée, les câbles doivent être séparés en tenant compte du niveau de tension et de la fonction, afin d’éviter d’éventuelles interférences électromagnétiques pouvant perturber les réseaux et les signaux transmis par les câbles. La séparation signifie que des câbles avec des niveaux de tension différents et/ou des fonctions différentes ne doivent pas être posés sur le même support physique et doivent être séparés. La séparation des câbles doit être effectuée conformément aux normes et réglementations, ainsi qu’aux recommandations des autorités locales, et doit tenir compte des situations suivantes : • Câbles d’alimentation (par niveau de tension). • Câbles de commande. • Câbles de...
