Dimensionnement des câbles isolés

Dans ce document technique, vous trouverez, entre autres, des principes, des modèles de calcul et des formules de dimensionnement des câbles d'alimentation et d'installation. Vous trouverez également des facteurs de réduction pour différentes méthodes de placement et températures ambiantes.

Publié: 27 mai 2022 Catégorie: Livres Blancs

Sujets

Câble et câblage

Voltimum

Dimensionnement des câbles isolés

Publié: 27 mai 2022 · Catégorie: Livres Blancs

Extrait du document

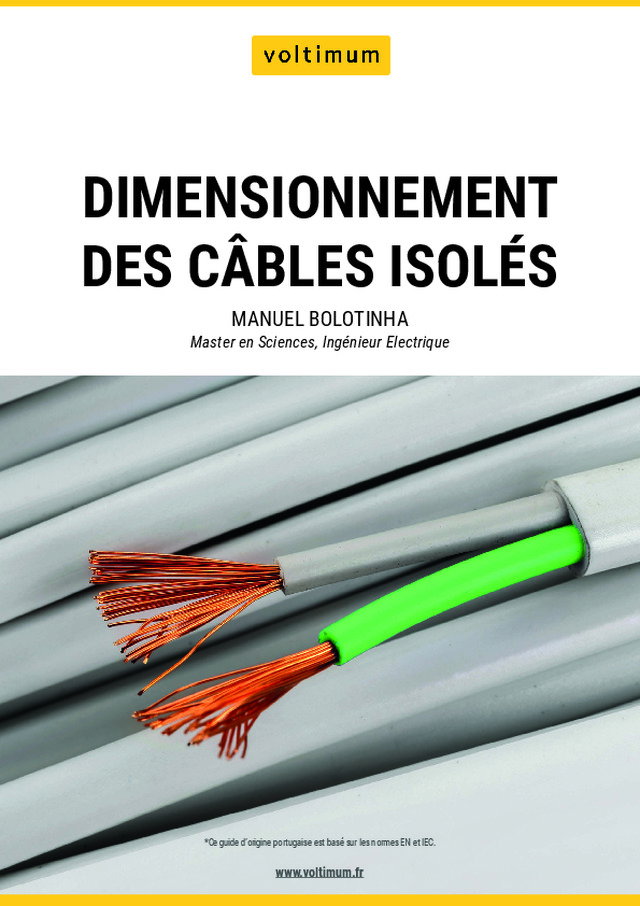

DIMENSIONNEMENT DES CÂBLES ISOLÉS MANUEL BOLOTINHA Master en Sciences, Ingénieur Electrique *Ce guide d’origine portugaise est basé sur les normes EN et IEC. www.voltimum.fr SOMMAIRE 1. CONDITIONS GÉNÉRALES ET MÉTHODES DE CALCUL 1. 1. PRINCIPES DE DIMENSIONNEMENT 03 1. 2. AMPACITÉ DU CÂBLE 03 1. 3. CHUTE DE TENSION 03 1.4. EFFORT THERMIQUE EN COURT-CIRCUIT 04 2. EXEMPLE – CÂBLE MOYENNE TENSION POUR UN MOTEUR 04 CONTACT 06 www.voltimum.fr 2 1. CONDITIONS GÉNÉRALES ET MÉTHODES DE CALCUL 1. 1. PRINCIPES DE DIMENSIONNEMENT La section des conducteurs d’un câble isolé doit être calculée selon les paramètres suivants, tel que défini dans la norme HD 603 [1] : • Courant admissible du câble ou capacité de transport de courant du câble par rapport au courant requis pour l’équipement et/ou l’installation. • Chute de tension. • Efforts thermiques de court-circuit. 1. 2. AMPACITÉ DU CÂBLE La capacité de transport de courant dans les conducteurs et les câbles isolés dépend du matériel du conducteur (cuivre ou aluminium) et de l’isolant (généralement XLPE[2] et PVC[3]), de la tension nominale (U0/U(Um)), du nombre de conducteurs et du type d’installation (enterrée ou posés à l’air libre; pour les câbles monoconducteurs, il est également nécessaire de connaître la disposition des câbles – en formation plate ou formation en trèfle) et est généralement indiquée dans les normes et réglementations applicables ainsi que dans les catalogues des fabricants. Le courant admissible des câbles...
