Catalogue Schneider tableaux électriques tertiaires

Publié: 30 janvier 2019 · Catégorie: Catalogues de produits

Extrait du document

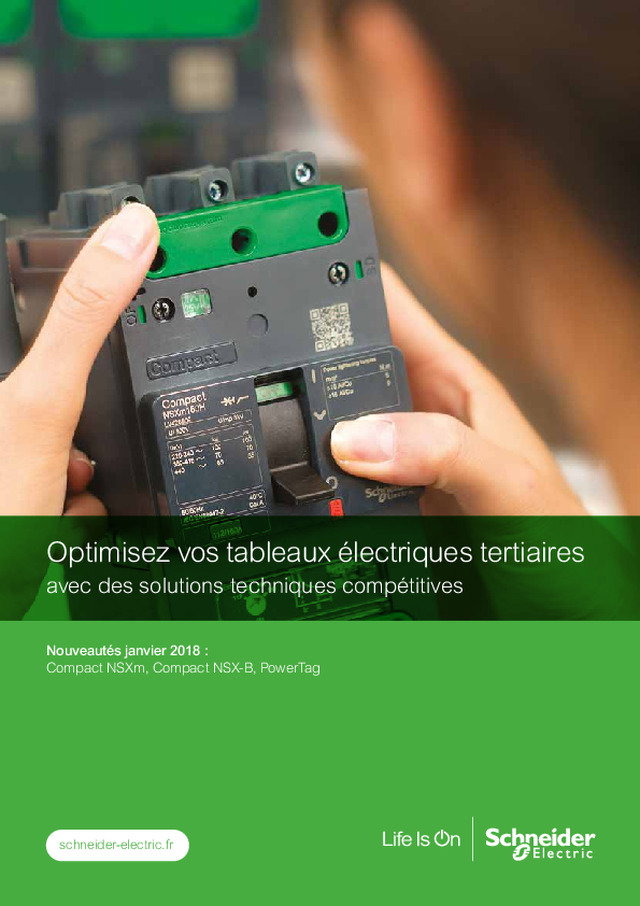

Optimisez vos tableaux lectriques tertiaires avec des solutions techniques comptitives Nouveauts janvier 2018 : Compact NSXm, Compact NSX-B, PowerTag schneider-electric.fr Sommaire Nouveauts 2018........................................................... 2 Protection avec les disjoncteurs Compact NSXm et Compact NSX-B Mesure et communication avec les capteurs de mesure radio-frquence PowerTag 1. La filiation au service de l'optimisation...................... 6 1.1. Architecture type pour les installations lectriques puissance surveille (Tarif jaune) 1.2. Panorama des offres tertiaires 2. L'optimisation des installations........................................ 12 2.1. Dterminer l'intensit de court-circuit en bout de cble 2.2. Concevoir des tableaux optimiss en 6 tapes 2.3. Panorama des composants 3. Choix des protections.............................................. 18 3.1. TGBT tarif jaune 100 A 3.2. TGBT tarif jaune 160 A 3.3. TGBT tarif jaune 250 A 3.4. TGBT tarif jaune 400 A 3.5. Tableau divisionnaire < 4,5 kA 3.6. Tableau divisionnaire < 6 kA 3.7. Tableau divisionnaire < 10 kA 4. Choix de la rpartition.............................................. 28 5. Choix de l'enveloppe............................................... 30 6. Choix de la mesure et communication..................... 32 7. Annexes techniques................................................ 34 7.1. Exemple : dterminer l'intensit de court-circuit en bout de cble 7.2. Coordination disjoncteur et interrupteur...
