Une introduction aux échomètres double voie de Megger

Megger

Une introduction aux échomètres double voie de Megger

Publié: 1 mars 2023 · Catégorie: Documents Techniques

Extrait du document

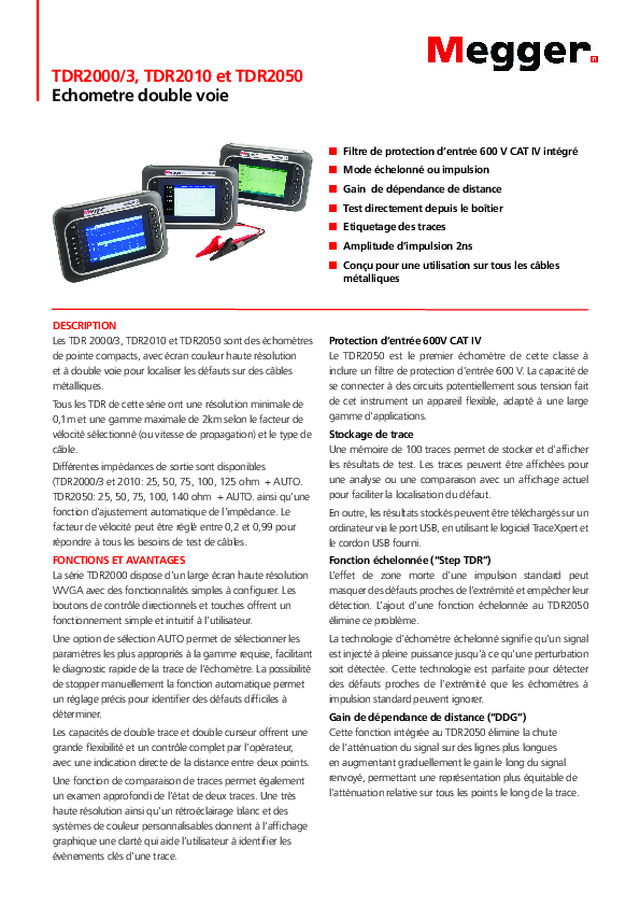

TDR2000/3, TDR2010 et TDR2050 Echometre double voie Filtre de protection dentre 600 V CAT IV intgr Mode chelonn ou impulsion Gain de dpendance de distance Test directement depuis le botier Etiquetage des traces Amplitude dimpulsion 2ns Conu pour une utilisation sur tous les cbles mtalliques DESCRIPTION Les TDR 2000/3, TDR2010 et TDR2050 sont des chomtres de pointe compacts, avec cran couleur haute rsolution et double voie pour localiser les dfauts sur des cbles mtalliques. Tous les TDR de cette srie ont une rsolution minimale de 0,1m et une gamme maximale de 2km selon le facteur de vlocit slectionn (ou vitesse de propagation) et le type de cble. Diffrentes impdances de sortie sont disponibles (TDR2000/3 et 2010: 25, 50, 75, 100, 125 ohm + AUTO. TDR2050: 25, 50, 75, 100, 140 ohm + AUTO. ainsi quune fonction dajustement automatique de limpdance. Le facteur de vlocit peut tre rgl entre 0,2 et 0,99 pour rpondre tous les besoins de test de cbles. Protection dentre 600V CAT IV Le TDR2050 est le premier chomtre de cette classe inclure un filtre de protection dentre 600 V. La capacit de se connecter des circuits potentiellement sous tension fait de cet instrument un appareil flexible, adapt une large gamme dapplications. Stockage de trace Une mmoire de 100 traces permet de stocker et dafficher les rsultats de test. Les traces peuvent tre affiches pour une analyse ou une comparaison avec un affichage actuel pour faciliter la localisation du dfaut. En outre, les rsultats stocks peuvent...
