PIL 8 Phasenlux® Identification de phase sur des câbles MT mis à la terre et court-circuités
Megger
PIL 8 Phasenlux® Identification de phase sur des câbles MT mis à la terre et court-circuités
Publié: 3 janvier 2024 · Catégorie: Dossiers techniques
Extrait du document

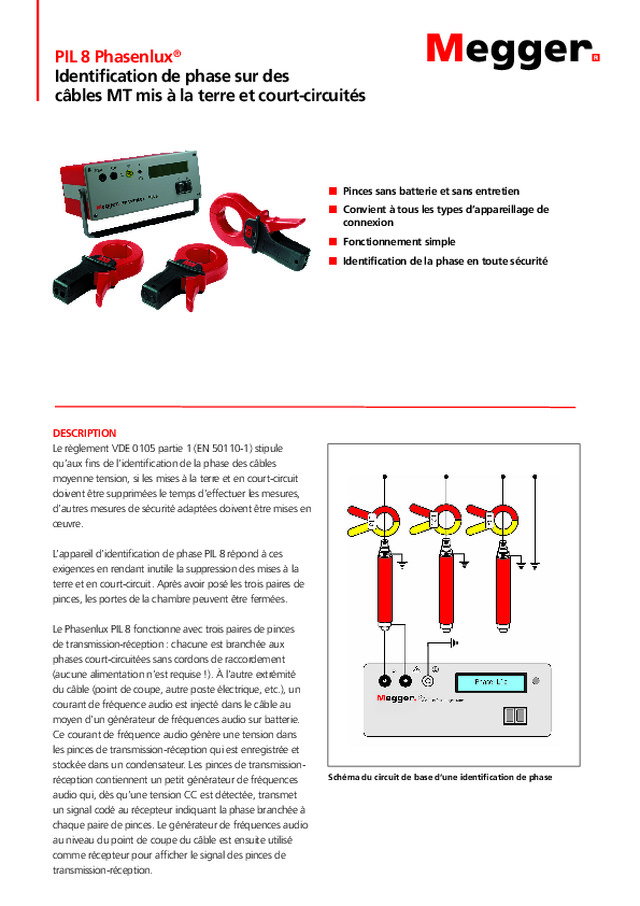

PIL 8 Phasenlux® Identification de phase sur des câbles MT mis à la terre et court-circuités Pinces sans batterie et sans entretien Convient à tous les types d’appareillage de connexion Fonctionnement simple Identification de la phase en toute sécurité DESCRIPTION Le règlement VDE 0105 partie 1 (EN 50110-1) stipule qu’aux fins de l’identification de la phase des câbles moyenne tension, si les mises à la terre et en court-circuit doivent être supprimées le temps d’effectuer les mesures, d’autres mesures de sécurité adaptées doivent être mises en œuvre. L’appareil d’identification de phase PIL 8 répond à ces exigences en rendant inutile la suppression des mises à la terre et en court-circuit. Après avoir posé les trois paires de pinces, les portes de la chambre peuvent être fermées. Le Phasenlux PIL 8 fonctionne avec trois paires de pinces de transmission-réception : chacune est branchée aux phases court-circuitées sans cordons de raccordement (aucune alimentation n’est requise !). À l’autre extrémité du câble (point de coupe, autre poste électrique, etc.), un courant de fréquence audio est injecté dans le câble au moyen d’un générateur de fréquences audio sur batterie. Ce courant de fréquence audio génère une tension dans les pinces de transmission-réception qui est enregistrée et stockée dans un condensateur. Les pinces de transmissionréception contiennent un petit générateur de fréquences audio qui, dès qu’une tension CC est détectée, transmet un signal codé au...
