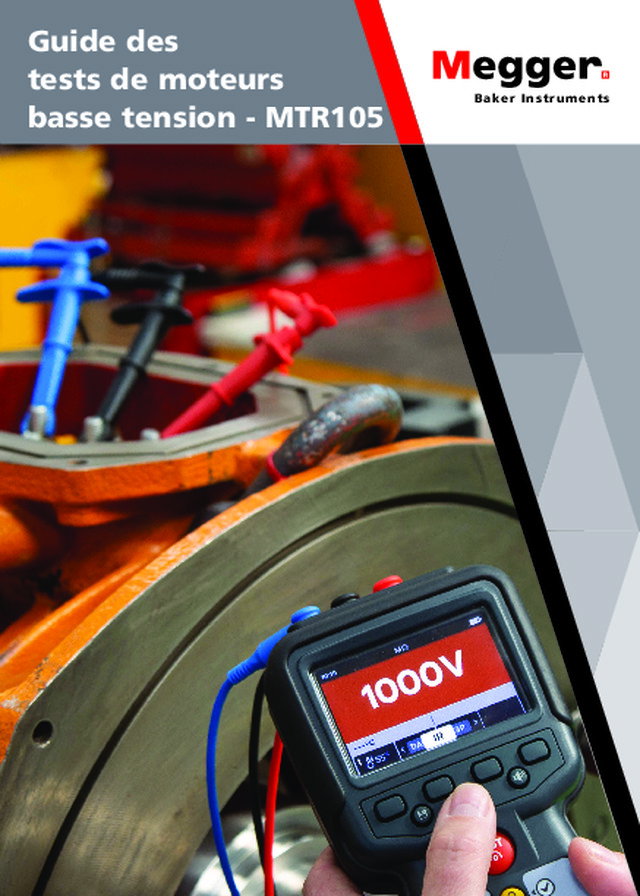

MTR105 : guide des tests de moteur basse tension
Cette brochure d’information est la première de toute une série consacrée à des tests électriques destinés à la maintenance et la réparation des machines tournantes. Elle démontre l’importance des tests pour des machines tournantes à courant alternatif ou continu dont la tension assignée est inférieure ou égale à 2 300 V. Ce document explique comment les réaliser conformément aux normes en vigueur. L’instrument utilisé dans les explications est le Megger Baker MTR105.
Megger
MTR105 : guide des tests de moteur basse tension
Publié: 4 mai 2021 · Catégorie: Dossiers techniques
Cette brochure d’information est la première de toute une série consacrée à des tests électriques destinés à la maintenance et la réparation des machines tournantes. Elle démontre l’importance des tests pour des machines tournantes à courant alternatif ou continu dont la tension assignée est inférieure ou égale à 2 300 V. Ce document explique comment les réaliser conformément aux normes en vigueur. L’instrument utilisé dans les explications est le Megger Baker MTR105.
Extrait du document
Guide des tests de moteurs basse tension - MTR105 Baker Instruments Table des matières Table des matières Introduction 5 Types de moteurs 6 Moteur DC 6 Types de moteurs DC - à excitation série, à excitation parallèle, à excitation composée, à aimant permanent 6 Types de moteurs DC - à excitation série 7 Types de moteurs DC - à excitation parallèle 8 Types de moteurs DC - à excitation composée 8 Types de moteurs DC - à aimant permanent 9 Avantages offerts par un moteur DC 10 Moteur AC 10 Types de moteurs AC 10 Configuration en étoile 11 Configuration en triangle 12 Configuration en étoile versus configuration en triangle 12 Pourquoi tester les moteurs ? Quels problèmes peuvent motiver la réalisation d'un test ? 13 13 Tests et diagnostics 14 Mise en tendance des données de tests 17 Megger Baker MTR105 – Tests disponibles 19 Résistance d'isolement 20 Test de résistance d'isolement ponctuel ou d'une durée définie 21 Index de polarisation (PI) 22 Ratio d'absorption diélectrique (DAR) 23 Correction de la température 25 Borne de garde 27 Test des trois phases 29 Voltmètre 29 Rotation de phase 30 2 Guide des tests de moteurs www.megger.com Table des matières Continuité 30 Test pour diode 31 Ohmmètre numérique à faible résistance (DLRO) 31 Test du sens de rotation du moteur 31 Inductance 34 Capacité 34 Mesure de la température 34 Présentation générale du Megger Baker MTR105 35 Description 35 Caractéristiques 35 Applications 36 Sécurité 36 Tests de résistance d'isolement 36 Voltmètre...
