Megger présente ses adaptateurs de prise MSA1363 et MTF230
Les adaptateurs de prise Megger MSA1363 et MTF230 permettent de connecter des instruments de tests électriques à la phase, au neutre et à la terre d'un circuit via une prise de courant standard, éliminant ainsi le besoin de démonter la prise ou d'exposer les bornes ou connexions sous tension.
Megger
Megger présente ses adaptateurs de prise MSA1363 et MTF230
Publié: 27 mars 2023 · Catégorie: Documents Techniques
Les adaptateurs de prise Megger MSA1363 et MTF230 permettent de connecter des instruments de tests électriques à la phase, au neutre et à la terre d'un circuit via une prise de courant standard, éliminant ainsi le besoin de démonter la prise ou d'exposer les bornes ou connexions sous tension.

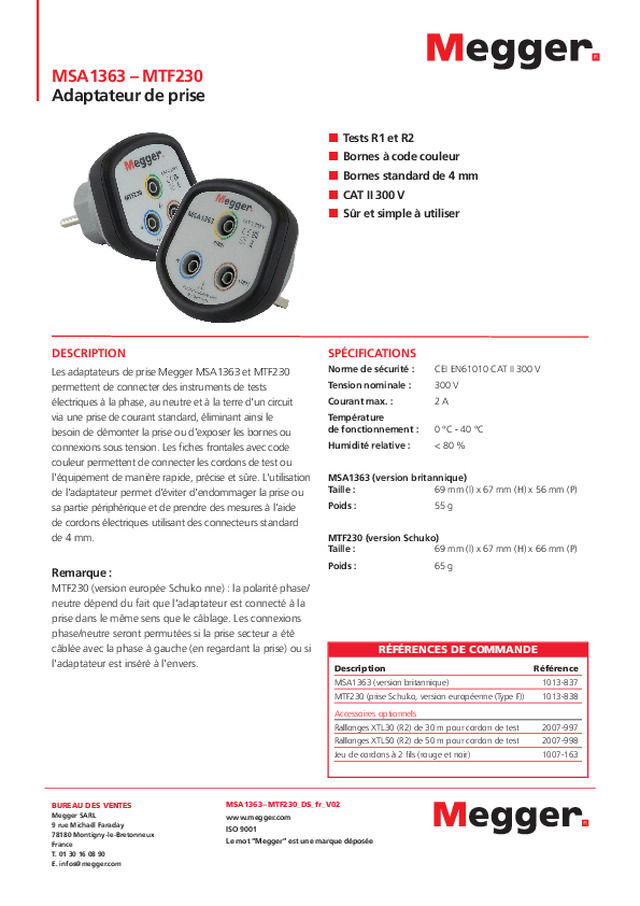

Extrait du document
MSA1363 – MTF230 Adaptateur de prise Tests R1 et R2 Bornes à code couleur Bornes standard de 4 mm CAT II 300 V Sûr et simple à utiliser DESCRIPTION SPÉCIFICATIONS Les adaptateurs de prise Megger MSA1363 et MTF230 permettent de connecter des instruments de tests électriques à la phase, au neutre et à la terre d'un circuit via une prise de courant standard, éliminant ainsi le besoin de démonter la prise ou d'exposer les bornes ou connexions sous tension. Les fiches frontales avec code couleur permettent de connecter les cordons de test ou l'équipement de manière rapide, précise et sûre. L'utilisation de l'adaptateur permet d'éviter d'endommager la prise ou sa partie périphérique et de prendre des mesures à l'aide de cordons électriques utilisant des connecteurs standard de 4 mm. Norme de sécurité : CEI EN61010 CAT II 300 V Tension nominale : 300 V Courant max. : 2A Température de fonctionnement : 0 °C - 40 °C Humidité relative : < 80 % MSA1363 (version britannique) Taille : 69 mm (l) x 67 mm (H) x 56 mm (P) Poids : 55 g MTF230 (version Schuko) Taille : 69 mm (l) x 67 mm (H) x 66 mm (P) Poids : Remarque : MTF230 (version europée Schuko nne) : la polarité phase/ neutre dépend du fait que l'adaptateur est connecté à la prise dans le même sens que le câblage. Les connexions phase/neutre seront permutées si la prise secteur a été câblée avec la phase à gauche (en regardant la prise) ou si l'adaptateur est inséré à l'envers. 65 g RÉFÉRENCES DE COMMANDE Description Référence...
Ouvrir le PDF
