Protection surtensions et foudre pour les applications Ethernet : la fiche technique du parafoudre DEHNpatch
Trouvez ci-dessous la fiche technique du nouveau parafoudre DEHNpatch : une protection optimale pour les infrastructures Ethernet.
Dehn
Protection surtensions et foudre pour les applications Ethernet : la fiche technique du parafoudre DEHNpatch
Publié: 18 mai 2023 · Catégorie: Documents Techniques
Trouvez ci-dessous la fiche technique du nouveau parafoudre DEHNpatch : une protection optimale pour les infrastructures Ethernet.
Extrait du document

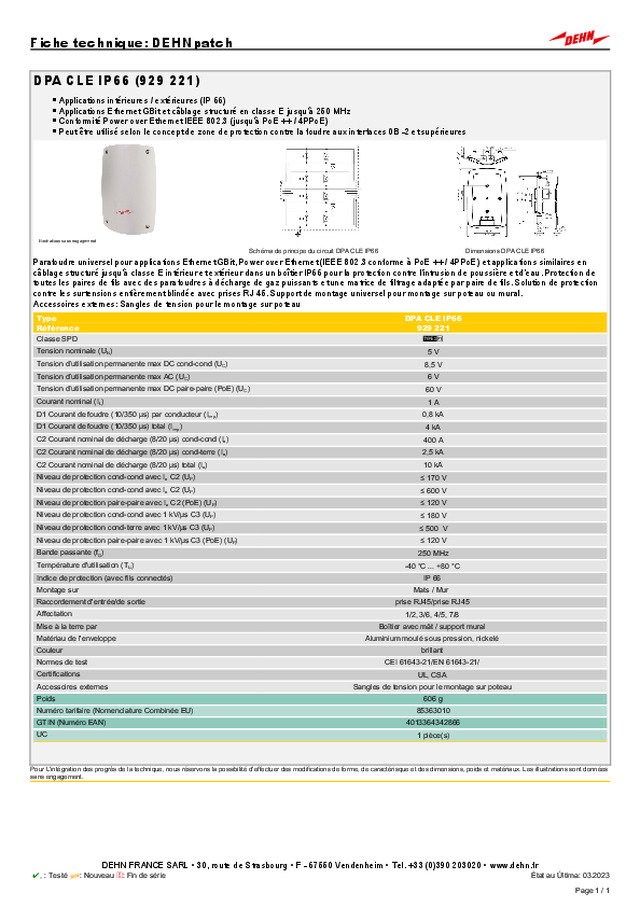

Fiche technique: DEHNpatch DPA CLE IP66 (929 221) ■ Applications intérieures / extérieures (IP 66) ■ Applications Ethernet GBit et câblage structuré en classe E jusqu'à 250 MHz ■ Conformité Power over Ethernet IEEE 802.3 (jusqu'à PoE ++ / 4PPoE) ■ Peut être utilisé selon le concept de zone de protection contre la foudre aux interfaces 0B -2 et supérieures Illustrations sans engagement Schéma de principe du circuit DPA CLE IP66 Dimensions DPA CLE IP66 Parafoudre universel pour applications Ethernet GBit, Power over Ethernet (IEEE 802.3 conforme à PoE ++ / 4PPoE) et applications similaires en câblage structuré jusqu'à classe E intérieur et extérieur dans un boîtier IP66 pour la protection contre l'intrusion de poussière et d'eau. Protection de toutes les paires de fils avec des parafoudres à décharge de gaz puissants et une matrice de filtrage adaptée par paire de fils. Solution de protection contre les surtensions entièrement blindée avec prises RJ 45. Support de montage universel pour montage sur poteau ou mural. Accessoires externes: Sangles de tension pour le montage sur poteau Type Référence Classe SPD DPA CLE IP66 929 221 T Tension nominale (UN) 5V Tension d’utilisation permanente max DC cond-cond (UC) 8,5 V Tension d’utilisation permanente max AC (UC) 6V Tension d’utilisation permanente max DC paire-paire (PoE) (UC) 60 V Courant nominal (IL) 1A D1 Courant de foudre (10/350 µs) par conducteur (Iimp) 0,8 kA D1 Courant de foudre (10/350 µs) total (Iimp) 4 kA C2 Courant...
Ouvrir le PDF
