Comprendre son impact sur la sécurité électrique et la conformité.
Des mesures précises d’impédance de boucle sont au cœur de la sécurité électrique. Elles garantissent que les dispositifs de protection fonctionneront correctement en cas de défaut. Chaque calcul, chaque valeur enregistrée et chaque décision de certification reposent sur l’hypothèse que la mesure reflète fidèlement l’état réel de l’installation. Lorsque cette hypothèse est erronée, même légèrement, les conséquences peuvent être bien plus importantes qu’on ne l’imagine.
L’une des causes les plus courantes et les moins bien comprises d’erreurs de mesure de l’impédance de boucle est un phénomène appelé « RCD uplift ». Il se produit lorsque la présence d’un dispositif différentiel (RCD) ou d’un RCBO augmente artificiellement la valeur mesurée lors d’un test sans déclenchement (no-trip), créant un écart entre la valeur mesurée et l’impédance réelle du circuit. Cela introduit de l’incertitude précisément là où la fiabilité est essentielle.
Cet article propose une explication technique claire du RCD uplift, de ses causes et des raisons pour lesquelles il ne doit pas être ignoré. Il examine également ses implications concrètes sur la sécurité électrique, la conformité à la norme BS 7671 et l’efficacité des opérations de test, avant de présenter les solutions apportées par les technologies modernes.
Les bases techniques du RCD uplift
Définition et origine
Qu’est-ce que le RCD uplift ?
Le RCD uplift correspond à une contribution supplémentaire d’impédance introduite par un RCD ou un RCBO lors d’un test d’impédance de boucle sans déclenchement. Cette valeur additionnelle ne fait pas partie de l’impédance réelle de la boucle de défaut à la terre ; elle résulte de l’interaction entre la méthode de test et le dispositif de protection.
Le test sans déclenchement est indispensable pour mesurer l’impédance de boucle sur des circuits protégés par des RCD, car il permet d’effectuer la mesure sans couper l’alimentation ni provoquer de déclenchement intempestif. Toutefois, cette méthode présente une limite connue : la valeur mesurée peut inclure des effets d’impédance liés au RCD lui-même, et non uniquement aux conducteurs du circuit et au chemin de terre.
Comprendre cette distinction est essentiel. Le RCD uplift n’indique pas un défaut de câblage, ni de mauvaises connexions, ni une dégradation des conducteurs. Il s’agit d’une distorsion de mesure liée aux conditions de test.
La cause : interaction entre le courant de test et le RCD

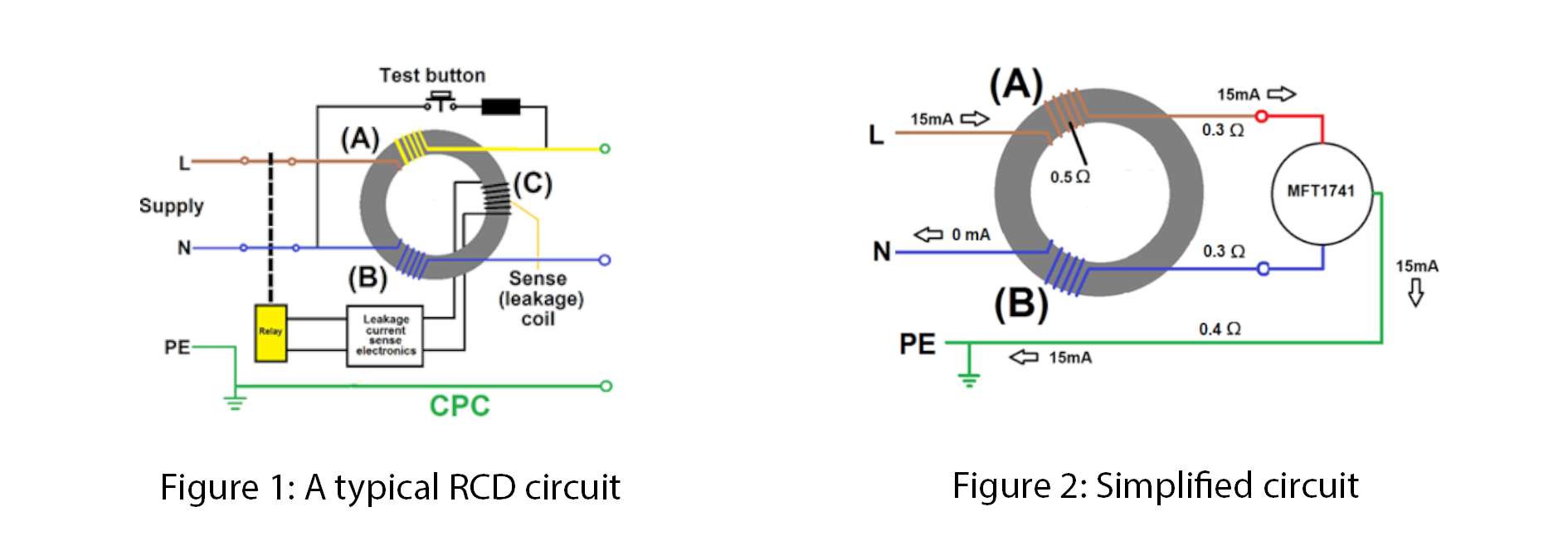

Au cœur de chaque RCD se trouve un noyau magnétique conçu pour détecter les déséquilibres entre phase et neutre. En fonctionnement normal, ce noyau reste stable et très sensible aux défauts.
Lors d’un test sans déclenchement, l’appareil injecte un courant de faible intensité afin d’éviter d’activer le RCD. Dans ces conditions, l’interaction entre le signal de test et les composants magnétiques et électroniques internes du dispositif peut entraîner une saturation magnétique partielle du noyau. Cette saturation introduit une impédance supplémentaire que l’instrument ne peut pas distinguer de l’impédance réelle de la boucle.
Le résultat est une valeur Zs plus élevée que la réalité. L’ampleur de cette élévation dépend de la conception du RCD, de sa sensibilité et des caractéristiques du signal de test, ce qui explique pourquoi les résultats peuvent paraître incohérents ou difficiles à interpréter sur le terrain.
Impact du RCD uplift sur la sécurité et la conformité
Une sécurité compromise par des calculs erronés
Les mesures d’impédance de boucle servent notamment à calculer le courant de défaut présumé (PFC) et à vérifier que les dispositifs de protection déclencheront dans les délais requis.
Lorsque le RCD uplift augmente artificiellement la valeur de Zs, le courant de défaut calculé apparaît plus faible qu’il ne l’est réellement. Un électricien peut alors considérer que les temps de coupure sont acceptables, alors que le comportement réel du dispositif de protection n’a pas été correctement vérifié.
En situation de défaut, cette incertitude devient critique. Si le dispositif ne fonctionne pas dans les délais requis, le risque d’électrocution ou d’échauffement augmente significativement. Une installation jugée conforme sur le papier peut ne pas offrir le niveau de protection attendu.
Un risque de non-conformité vis-à-vis de la norme BS 7671
La norme BS 7671 fixe des valeurs maximales de Zs pour garantir la coupure automatique de l’alimentation dans des délais définis. Lorsque le RCD uplift fausse les résultats, une installation parfaitement conforme peut sembler dépasser ces limites.
Cela place les électriciens dans une situation délicate : remise en question du travail réalisé, recherche de défauts inexistants ou ajout de remarques injustifiées dans les rapports. À terme, cela peut réduire la confiance dans les résultats de mesure et dans la valeur des certifications.
Une perte d’efficacité opérationnelle
Au-delà des enjeux de sécurité et de conformité, le RCD uplift a un impact direct sur la productivité. Des mesures surestimées entraînent souvent des vérifications inutiles, des tests répétés ou des contrôles approfondis de connexions pourtant correctes.
Dans des environnements où le temps d’intervention est critique, ces pertes de temps s’accumulent rapidement. Une opération simple de vérification peut se transformer en une analyse complexe, sans explication claire.
Réduction de l’impact et solutions technologiques
Les limites des méthodes traditionnelles
Le test sans déclenchement reste indispensable, mais il ne doit pas être considéré comme infaillible. Comprendre ses limites, notamment en présence de RCD et de RCBO, fait partie des compétences essentielles.
Se fier à des résultats susceptibles d’être influencés par le RCD uplift introduit une incertitude dans des décisions critiques pour la sécurité. La simple prise de conscience du phénomène ne suffit pas : il est nécessaire de disposer de méthodes de mesure fiables.
La solution : des technologies de test avancées

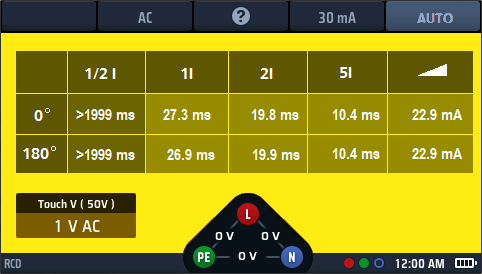

Les testeurs multifonctions modernes intègrent désormais des techniques de mesure avancées, souvent brevetées, spécifiquement conçues pour traiter le RCD uplift. Ces systèmes analysent plus finement la réponse du circuit et permettent de distinguer l’impédance réelle de celle introduite par le RCD.
Des technologies comme True Loop® identifient et éliminent activement la composante liée au RCD dans la valeur affichée. Le résultat obtenu correspond ainsi à l’impédance réelle de la boucle de défaut, même lors d’un test sans déclenchement.
Restaurer la confiance dans les mesures
Les appareils les plus récents proposent également des indicateurs visuels de stabilité ou de confiance, permettant à l’utilisateur de vérifier en temps réel la fiabilité de la mesure.
Cela élimine toute incertitude dans l’interprétation des résultats et renforce la confiance dans les décisions prises à partir de ces données.
Conclusion : garantir un niveau élevé de sécurité électrique
Le RCD uplift est un phénomène mesurable et prévisible qui affecte les tests d’impédance de boucle sans déclenchement. Lorsqu’il n’est pas pris en compte, il entraîne une surestimation de Zs, fausse les calculs de courant de défaut et introduit une incertitude dans des décisions critiques.
Ces erreurs peuvent conduire à des non-conformités apparentes avec la norme BS 7671, à des interventions inutiles et à une perte de temps, tout en masquant le comportement réel des dispositifs de protection.
Comprendre le RCD uplift est une responsabilité professionnelle, mais cela ne suffit pas. Les instruments de mesure modernes offrent aujourd’hui une solution fiable, permettant d’obtenir des résultats précis sans compromettre la sécurité ni la continuité de service.
Le RCD uplift n’est pas une défaillance du dispositif différentiel, mais une limite des méthodes de test traditionnelles. L’adoption de technologies de mesure avancées permet de supprimer cette variable et de garantir des installations à la fois conformes et réellement sûres.
