Une mesure de résistance suffit-elle pour connaître l’état d’un câble ? Comment déterminer le courant dont on a besoin pour éviter les bruits de nuisance ? Retrouvez ci-dessous les réponses de Thomas Zaaboula, ingénieur technico-commercial pour la région sud-ouest de la France chez Megger, aux différentes questions que vous vous êtes posé lors de notre tout dernier webinaire portant sur « Les mesures de faibles résistances ».
1) Question :
Comment faire l’extraction des résultats à la suite d’un essai ? Megger propose-t-il une solution associée à ses produits ?
Réponse :
Oui, nous avons un logiciel en libre accès sur le site qui s’appelle PowerDB*, compatible avec un très grand nombre d’équipements permettant de récupérer les résultats des tests et de faire des rapports.
2) Question :
Est-ce que la mesure de résistance suffit pour connaître l’état d’un câble ?
Réponse :
Il y a deux types de mesures de résistance à ne pas confondre :
- La mesure de faible résistance qui permet de mesurer la tête, la composition et la longueur d’un câble
- La mesure de grande résistance qui permet de contrôler l’isolement entre phases. Dans ce cas de figure, on est plutôt dans le test diagnostic de câble.
3) Question :
Pour la correction en température, vous parlez d’abaques, duquel s’agit-il ?
Réponse :
Les abaques sont tirés de normes, il en existe plusieurs. Le logiciel PowerDB liste tous ces abaques. Il suffira de choisir parmi la liste. En général, cela dépend des domaines d’application mais le plus couramment utilisé est l’i3e43.
4) Question :
Comment savoir de quel courant on a besoin pour éviter les bruits de résistance ?
Réponse :
Ce bruit de résistance dépend plutôt de l’environnement dans lequel vous vous trouvez lors de la mesure. Le bruit de résistance est en général créé dans les zones de production d’électricité, dans les usines où il y a des moteurs électriques avec variateurs de fréquence.
Choisir l’élément nécessaire va aussi dépendre de l’élément testé. Il faudra ensuite déterminer en fonction de l’environnement test s’il faut augmenter le courant test ou pas tout en restant dans la limite qu’impose la norme.
5) Question :
Est-ce que les mesures de résistance sont dangereuses pour l’utilisateur ?
Réponse :
Non. Il y a injection de courant mais la tension reste relativement faible. En revanche, c’est plutôt l’objet testé auquel il faudra faire attention et toujours veiller à bien décharger les objets testés.
6) Question :
Sur les tests moteurs, vous dites qu’un déséquilibre au-delà de 3 % va révéler un défaut de résistance de contact ou de spire en court-circuit. Comment savoir de quel défaut il s’agit ?
Réponse :

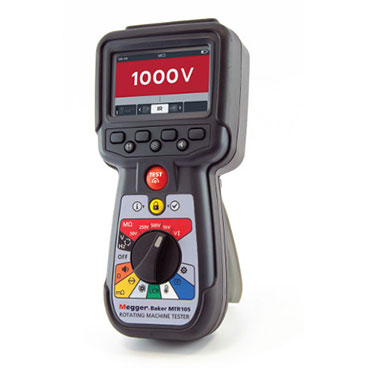

Pour différencier les deux, il va falloir faire un test supplémentaire : une mesure d’inductance qui nécessitera un autre appareil ou un appareil qui pourra faire les deux tests : mesure de résistance et d’inductance. Pour ça, nous avons un équipement qui s’appelle le MTR 105**.
* PowerDB
** MTR 105
